圖形化分析導致電機星三角開始排氣的原因

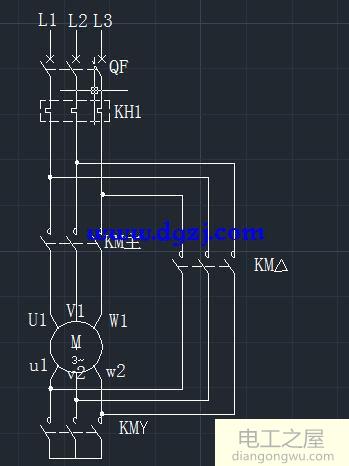

上圖顯示了星形三角形起動的主電路圖，QF是主斷路器，KH1是熱繼電器，三個接觸器是主接觸器，三角形接觸器和星形接觸器。熱繼電器與電動機三角形電路的外圍電路串聯連接。必須根據電動機增量運行的額定電流Ie選擇和設置容量選擇和熱保護的電流值。 1-1.2）的時間。這種電路通常用于空載或輕載啟動。如果電動機帶負載啟動，控制回路將失敗，并且星形輪無法轉換為長期運行的三角形，則熱保護裝置將無法保護。如果電動機工作正常且電動機燒壞，請按以下原因分析原因。

在日常工作中，如果將額定電壓為380V的三角形連接的電動機星形連接，則工作電壓將降至220V，即U（delta）=1.732U（star）。電流Ie（增量）為I（星形）Ie（增量）=3I（星形），并且此電壓和電流均為線路電壓和線路電流。

功率P=√3UIcosα，將上面的電壓-電流關系代入功率公式，可以看到，在額定運行狀態下，電動機的功率是額定運行狀態的（3X√3）倍。電機的星形增量啟動自然由增量運動的負載確定。如果電機由星形電壓（220V）驅動，則電流I應增加√3倍Ie（delta）。符合負載要求。

熱繼電器電流設置為（1-1.2）乘以Ie（delta）。僅當星形運行電流大于或等于此設置時，熱繼電器才起作用，但范圍是（1/3）。 ?1）當時間為Ie（delta）時，熱繼電器完全不工作。

列Q=I（平方）RT，當星電流I從1/3倍Ie（增量）上升到1倍Ie（增量）時，工作電流是星級I的3倍，并且可以正式更換星級操作當發熱量Q變為發熱量的9倍時，如果長時間加熱，電動機將燒毀。

摘要：當電動機以三角形運行以拖動負載時，不允許通過將電動機連接到星型來長時間運行拖動。
