星三角降壓啟動電路圖，三相電機三角形接線圖

最簡單的方法是將電動機接線盒的短路銅排從水平更改為垂直。

對于特定的修改方法，首先需要了解電動機的繞組線圈。在三相異步電動機內部，有三個線圈，相差120度。每個線圈最初分為兩個端子。結尾。有6個端子（U1，U2，V1，V2，W1，W2）對應于電動機三個繞組的第一端和最后端，并且可以通過不同的接線方法來實現啟動操作。

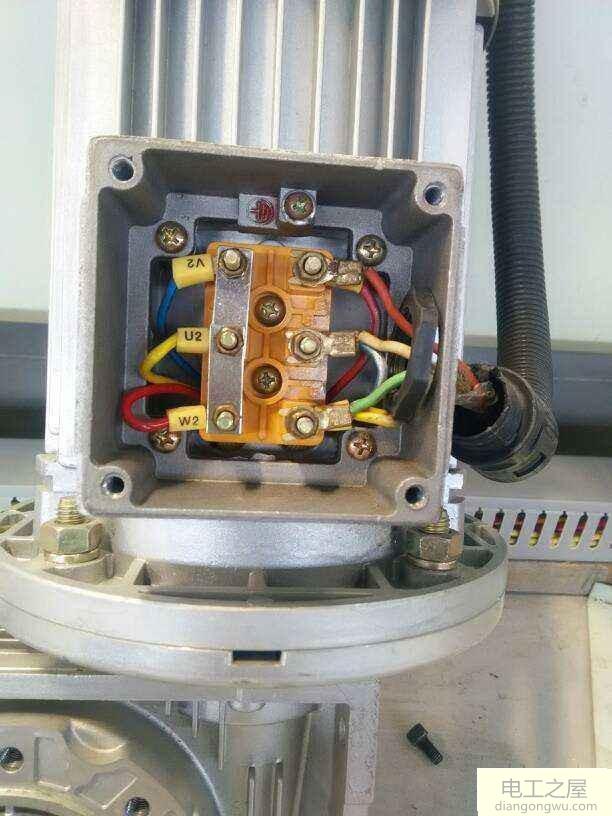

1.星型連接（Y型連接）進行調用是因為U1，V1，W1分別連接在6個端子之間，并且U2，V2，W2短路并在圖中以星形排列。一個明星。形成連接。

使用星形連接時要小心。電源線只能連接到U1，V1，W1接線柱，另一排在三相繞組的末端短路。無法連接電線。否則，它將被短路。

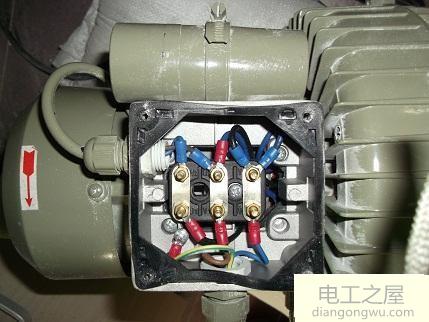

在三角形連接方法中，上端子和下端子短路到連接件，因此連接是等電位的，因此可以上下連接，并且連接方便。

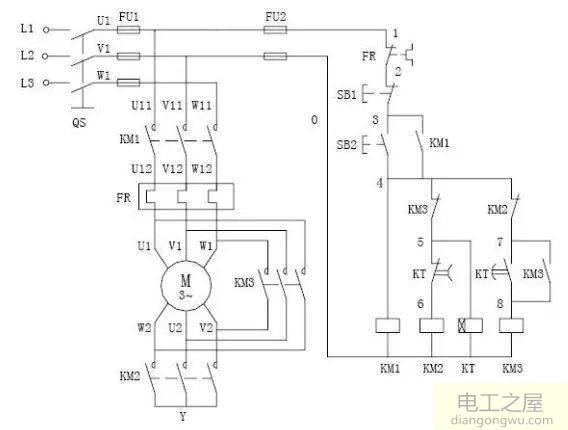

如何將星形連接更改為增量連接，我需要對星形-增量降壓啟動有更好的了解。如下圖所示，當電動機啟動時，兩個接觸器KM1和KM2工作，電動機的三個繞組U1，V1，U1連接到三相電源，并且三個繞組的末端連接。 U2，V2，U2短路形成星形。電動機啟動時，接觸器KM2斷開并且KM3閉合：U1和W2一起連接到A相，V1和U2一起連接到B相，W1和V2一起連接到C相以完成增量。連接。

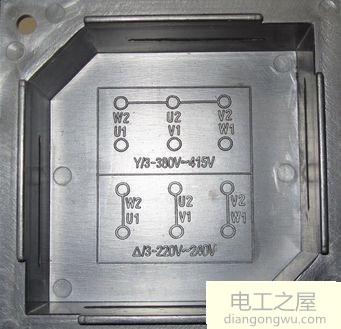

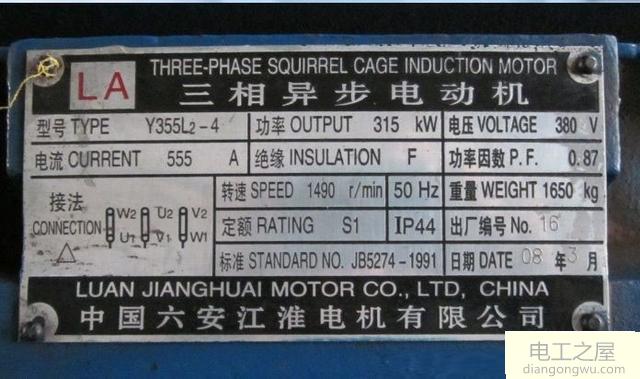

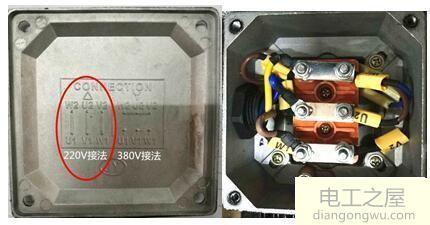

通常，電機銘牌指示電機的連接方法，并且該連接方法也顯示在電機接線盒內，因此請小心！并且為了便于接線，當電動機制造商離開工廠時，接線端子的布置并不對應于U1-U2，V1-V2，W1-W2的每組，并且旨在根據相應的接線來簡化接線。安排。呈三角形連接。通過水平或垂直連接銅板直接完成星形連接和三角形連接之間的過渡。通常，星形連接用于將帶有后綴2的繞組端部水平地連接到三個短連接。兩個相應的上端子和下端子的垂直連接是三角形連接。
