單相電電機正反轉接線方法圖組

相關單相電電機正反轉的接線方法，一般的基本直流電機都能夠用，無論主電磁線圈與副線圈的主要參數是不是同樣，倒順開關操縱的單相電電機正反轉操縱接線方法，及其落地扇電機接線圖。

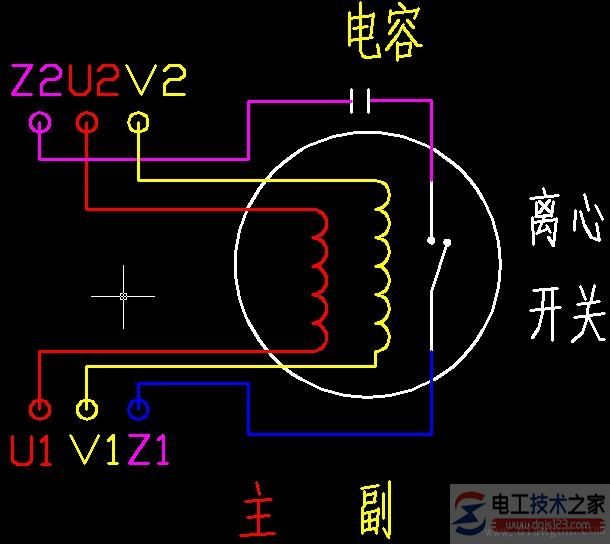

單相電電機正反轉的接線方法

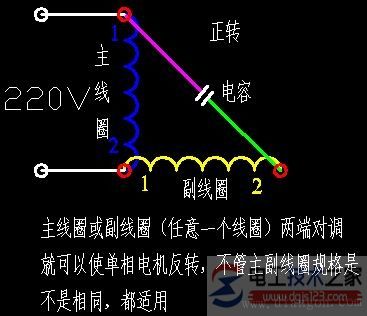

如圖所示：

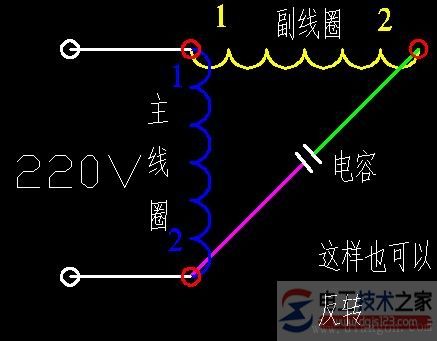

主電磁線圈的1（2）接副線圈的2(1),那樣就正傳，相反
主電磁線圈的1（2）接副線圈的1（2），那樣就翻轉，

之上2個圖，一般的基本直流電機都能夠用，無論主電磁線圈與副線圈的主要參數是不是同樣。

此外一種直流電機，工作上必須正反轉，可是選用上邊的方法，較為不便，完成自動控制系統，元器件必須也多，因此就發生了，分不清主副線圈的直流電機，便是主副線圈的主要參數一樣，這類分不清主副線圈的直流電機，除開之上的方式 ，

還能夠那樣：

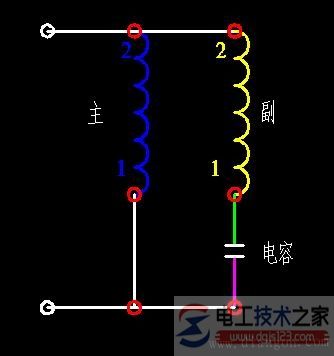

第一個圖和第二個是一樣的，第二個非常清楚一點。

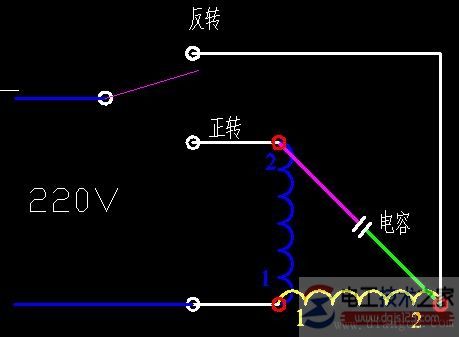

第二個圖還能夠形變?yōu)槟菢樱菢舆€可以完成翻轉。

直流電機的怎么畫也有一種

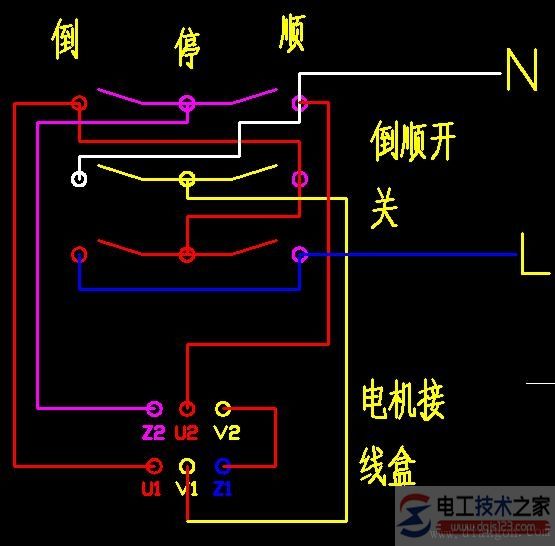

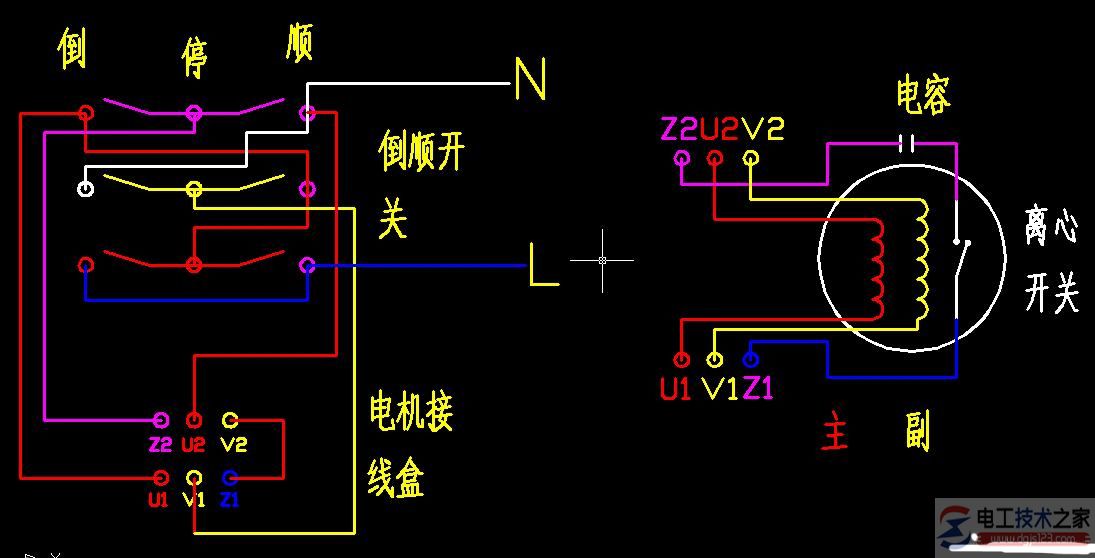

倒順開關操縱的單相電電機正反轉

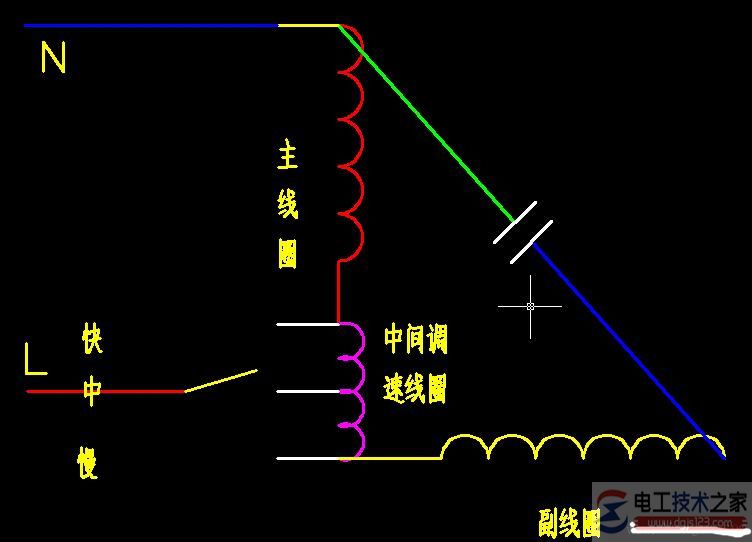

落地扇電機接線圖

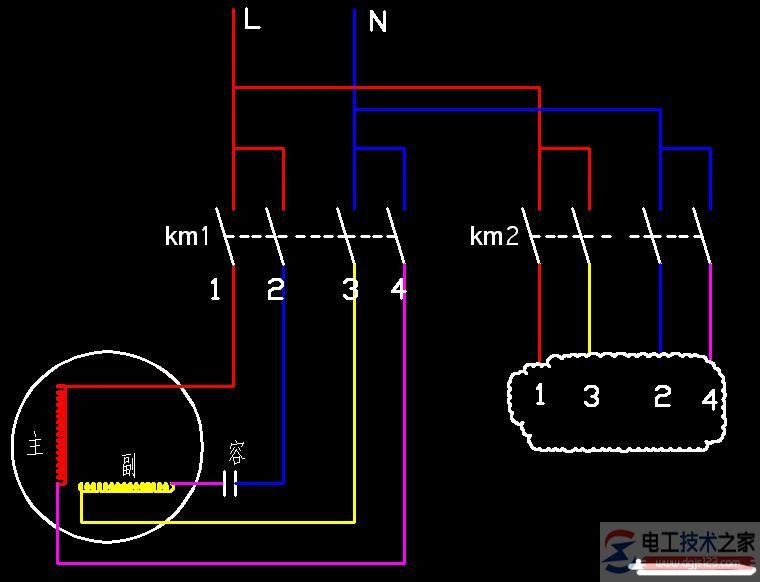

再來一個用交流接觸器操縱的，單相電電機正反轉，

在KM1的下邊紅杠和粉線交換，或是綠線和雙黃線交換，電動機就可以翻轉了。

KM1和KM2的二次路線就用三相電機的一般正反轉自鎖互鎖電源電路就可以。
