電機斷相案例分析

電機缺電表現為振動增大，噪音異常，溫度升高，轉速下降，電流增大，升降聲強烈，無法啟動。

電機損耗的原因是電源本身有問題或連接問題，可能是保險絲選擇不當或壓熔斷不好；開關接觸不良；關節松動或斷裂。可能是電機互繞壞了。

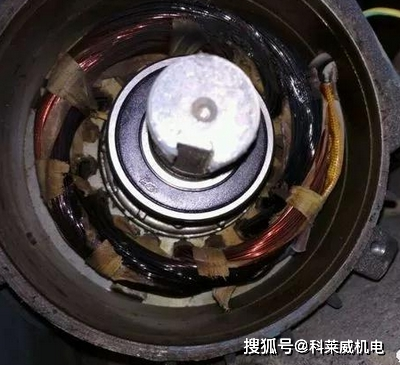

電機缺失后，繞組視覺故障表現為繞組燒痕規則，燒損程度相近。對于斜坡、相間或接地故障，故障點的位置燒得特別嚴重，擴展故障相對較輕，這是由于缺乏相關故障而不同于其他故障的特征。

電磁和力矩電機缺相運行時，定子旋轉磁場嚴重不平衡，使定子產生負序電流，負序磁場與轉子電磁感應出接近100Hz的電勢，導致轉子電流劇增，轉子發熱嚴重。缺乏相應的電機負載能力下降，導致定子電流大幅增加，最直接的表現就是發熱。由于電機磁場嚴重不均勻，電機振動較大，導致軸承損壞。如果電機負載缺失，電機會瞬間停止轉動，直接導致電機燒毀。為了防止問題的發生，通用汽車缺乏相關的保護。

不同運行條件下的電流變化

正常啟動或運行時，三相電源為對稱負載，三相電流大小相等，小于等于額定值。斷相后，三相電流不平衡或過大。

起動時電機缺相不能起動，其繞組電流為額定電流的5 ~ 7倍。發熱量為正常溫升的15-50，迅速超過允許溫升范圍，導致電機燒毀。

滿負荷時相關材料缺失，電機處于過流狀態，即電流超過定量電流，由疲勞變?yōu)槎氯婚g斷電流增加更多，導致電機快速燒毀。

電機輕載異相時，繞組電流迅速增大，使繞組因溫升而燒壞。

斷相運行對長期工作制下運行的鼠籠式電動機造成了極大的危害，燒毀時約占65%，而且是斷相運行造成的。對于沒有電機的情況，保護非常重要。
