一天，沈女士的單位接待了一群來訪的學生。在現場，有人問她一個問題：為什么有的頭罩只是空殼，而有的卻有葉片和小電機？當時沈女士很高興這些孩子能夠這樣提問，同時在盡力耐心講解的時候也充滿了成就感。

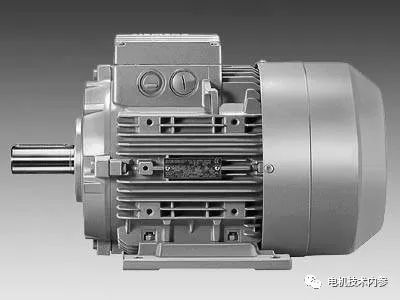

凡是做電機的人都知道，變頻電機有兩個方面與普通電機完全不同：一是絕緣結構;二是通風散熱.絕緣結構主要是加強電樞繞組匝間絕緣以應對高頻沖擊波，而通風散熱結構由于電機結構、應用場合和工作方式的不同，有很多奇怪的形狀。在這里，何女士可以借學生答疑解惑的話題，重點講講變頻供電.條件下電機的通風散熱問題，上面提到的空殼風罩或氣罩中的風葉和小電機，只是變頻電機外部強制風冷的幾種典型結構，由于外形尺寸的限制，是封閉式電機采用的兩種風扇——普通軸流風扇和背負式風扇。

變頻電機根據結構分為封閉型電機和開啟防護型電機。保護等級IP44及以上的閉式變頻電機一般配置強制風冷風機，個別自帶風扇調速范圍窄，轉速下限較高。

通斷式變頻電機，由于電樞繞組與環境空氣直接換熱，轉速下限不低于額定轉速的50%~70%。一般只有很少的專業電磁設計才能滿足工況要求。但是，功率密度很高的電機還必須配備強制風冷風機,在風沙環境中應用還應采取防沙措施。

根據電機最常見的風扇的用途，我們可以將其分為兩類，即軸流風扇和離心風扇。但是，除了外觀不一致之外，兩者有什么區別呢？

機理與性能參數的區別

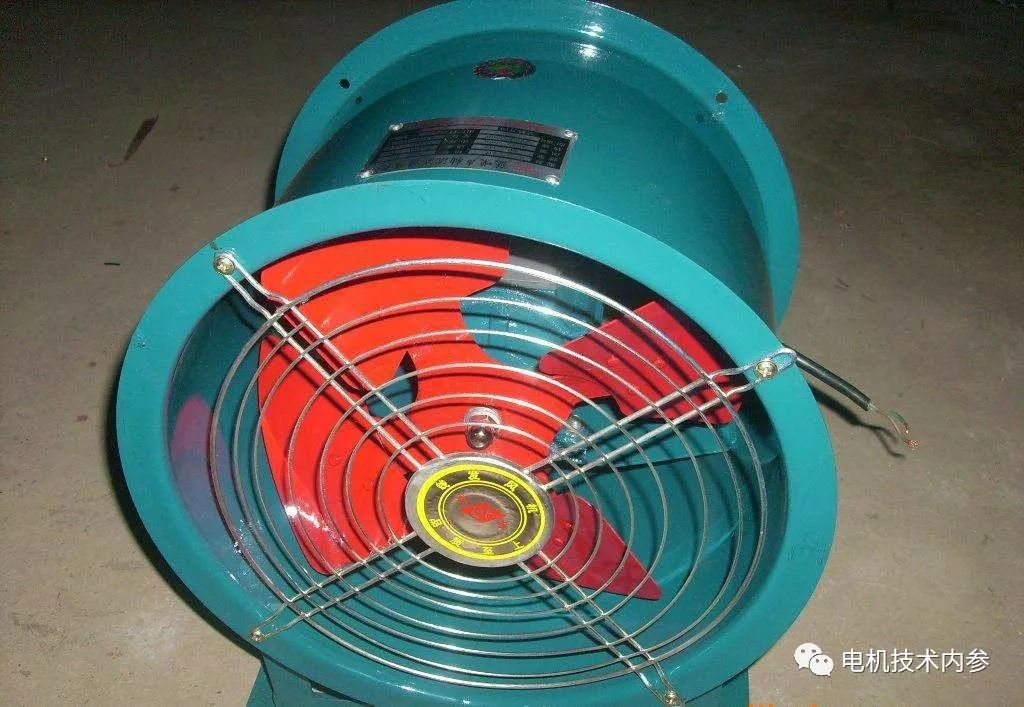

流體方向.軸流風扇的風沿著風扇葉片的軸向流動。離心式風扇從風扇的軸向吸入風，并通過離心力從圓周方向?qū)⑵渌Τ觥?

參數.軸流風機流量大，氣壓低，離心風機的氣壓大，流量低。

氣流方向.軸流風機的氣流方向與葉片旋轉方向垂直，離心風機的氣流方向與葉片旋轉方向相切。

性能優劣比較.與軸流風機相比，離心風機最大的缺點是體積大，但開式保護變頻電機必須采用離心風機，與電機腔內的風阻相匹配。由于它們的結構不同，在相同的風量和風壓下，離心式風機的功耗遠大于軸流式風機，但噪聲相對較低。通常軸流風機多用于消防和隧道通風，酒店等高檔建筑優先選用離心風機。

00-1010 離心風機介質流向，軸流風機介質流向；

離心風機安裝復雜，軸流風機安裝簡單；

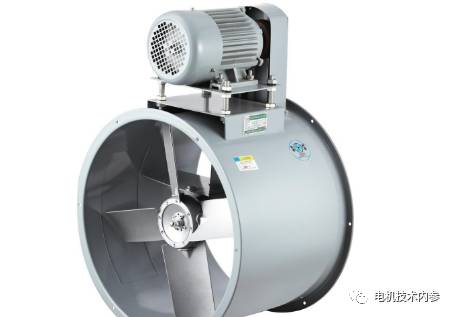

離心風機電機與風輪通過軸連接，軸流風機與電機通常為一體式；

進出口處經常安裝離心風機，如空調、鍋爐風機、引風機等。軸流風機通常安裝在風道或出風口前端。

結構差別

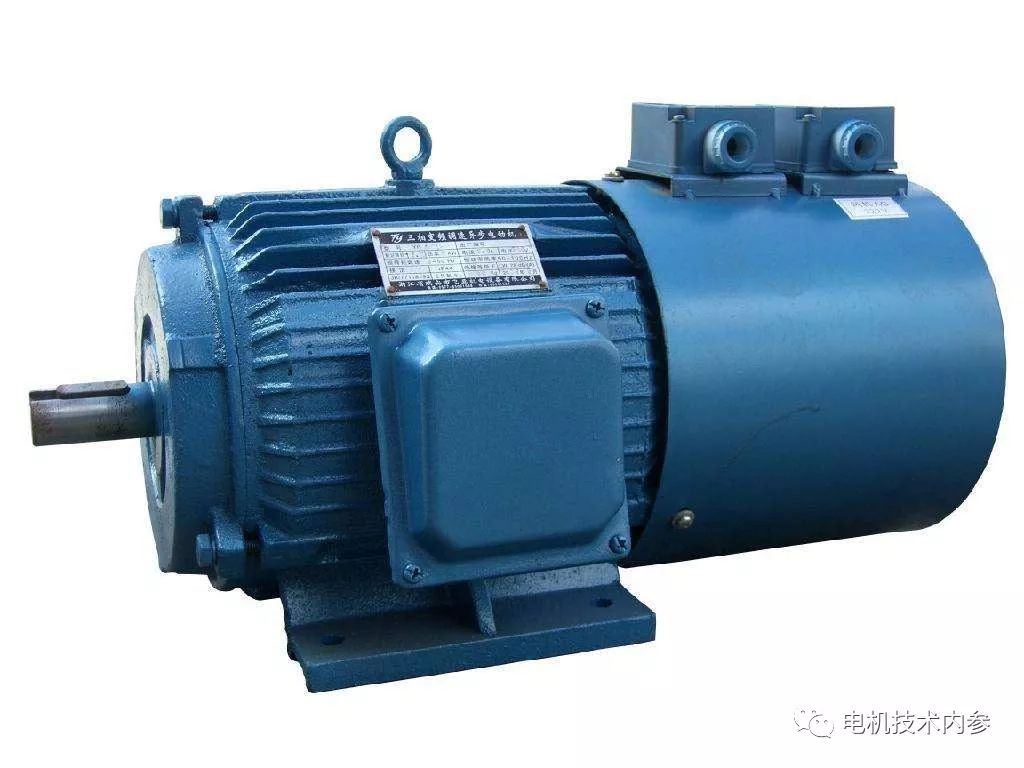

普通電機為恒頻恒壓供電氣和轉速恒定,通風散熱處于熱穩定狀態。變頻電機是專為變頻變壓運行而設計的。一方面，電流是非正弦的，變頻器產生的諧波分量導致電機定子和轉子的銅耗增加；另一方面，當頻率較低時，電流高次諧波造成的損耗增大，但冷卻風量卻下降了速度的三次冪，使得電機冷卻狀況惡化，低速時溫度急劇上升。因此，變頻電機自帶風扇的冷卻效果遠不能滿足電機的散熱要求，必須采用強迫獨立通風，即配備獨立通風機.

當使用變頻電機時，變頻器和電機的啟動順序原則是

另一個問題是，如果軸流風機和電機共用一個電源，當電機變頻使用時，軸流風機電機也變頻使用，與風機配套的電機也會遭受同樣的損壞命運，不會給主電機降溫，同時風機本身也難逃厄運。

00-1010部分客戶要求電機加裝編碼器、超速開啟等附加裝置，會導致電機非軸向端軸向空間不足。為了控制電機的軸向尺寸和電機的冷卻要求，背包風扇被選擇用于這兩個目的。根據風扇的性能特點，背包風扇是離心風扇和電機罩的組合。
