直流電機轉子繞制方法(籠型異步電動機轉子采用什么結構)

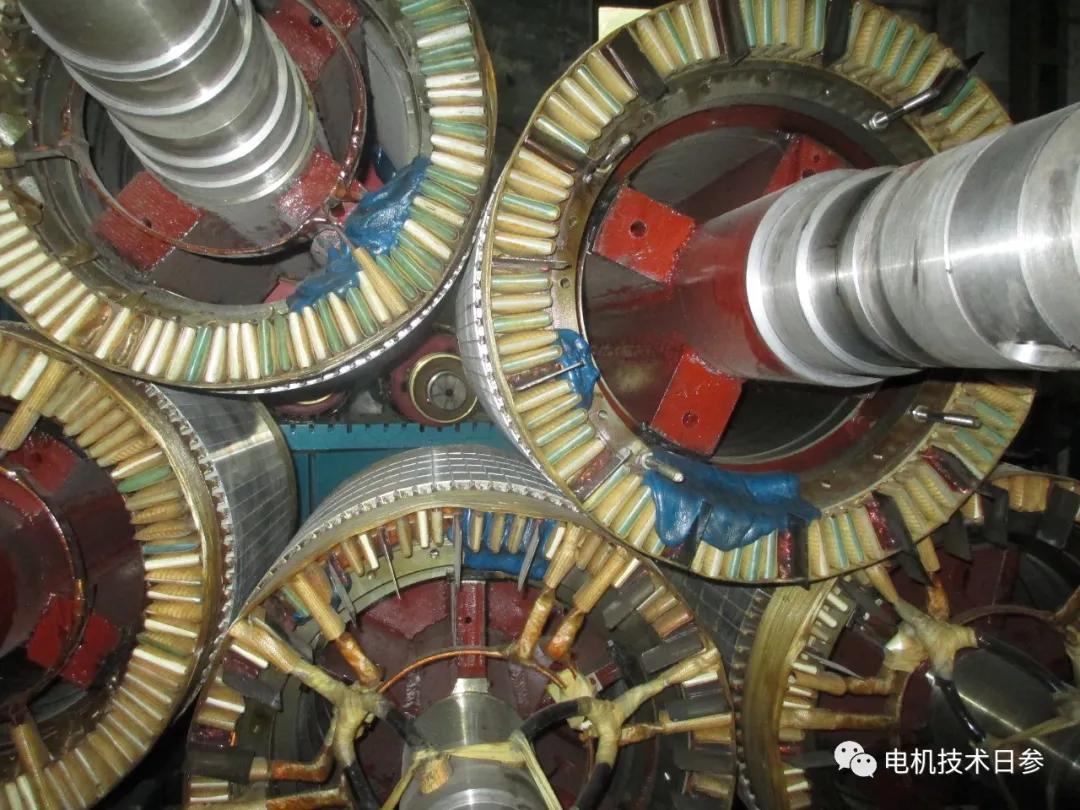

與籠型轉子相比，繞線轉子的繞組不再是鼠籠條，而是類似定子繞組的固定極數繞組，可設計為松嵌軟繞組和模壓硬繞組。轉子開路電壓與定轉子繞組匝數比之間存在嚴格的一一對應關系，因此轉子開路電壓與設計不符的誤差常被稱為匝數比誤差。

與籠型轉子不同，籠型轉子的極數是根據定子的極數自動調整的，而繞線轉子的極數是由轉子繞組各線圈的空間分布決定的，不受定子極數的影響。

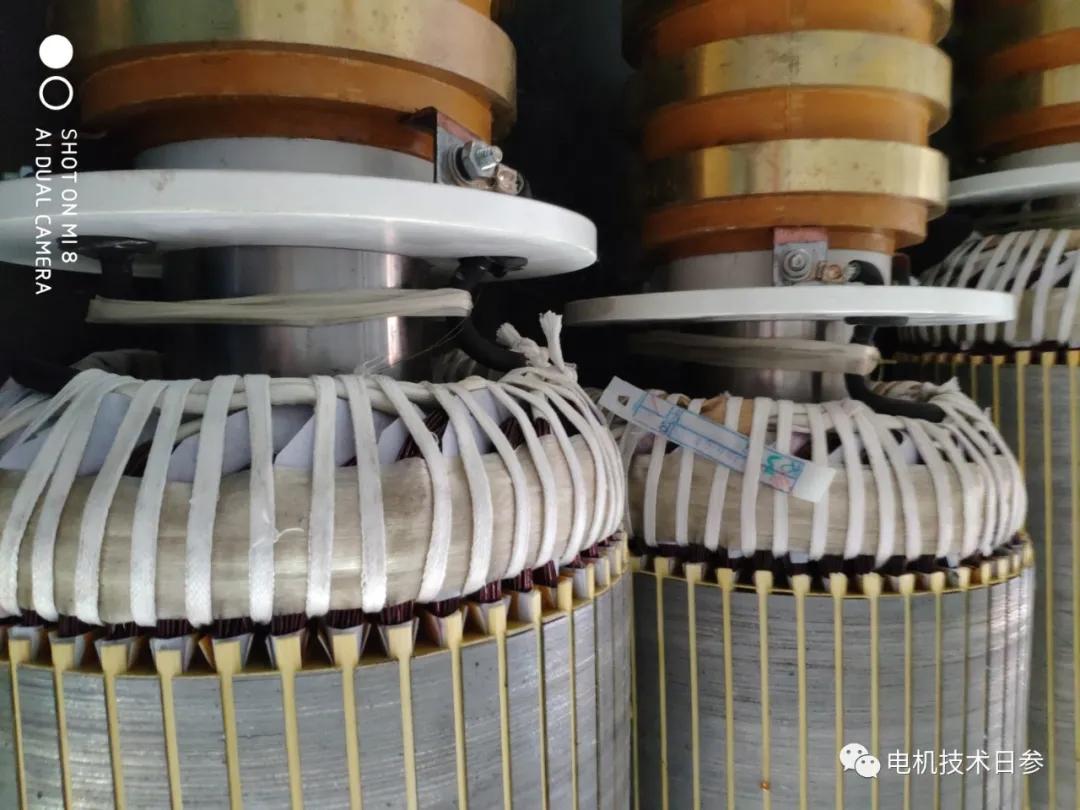

繞組轉子的繞組一般采用星形接法，通過引線引出，通過集電環和碳刷裝置串聯電阻后啟動。

轉子的電壓和電流隨著定子部分的變化而變化；為了改善和提高電機的啟動性能，可以通過在轉子繞組上連接外部電阻來降低電機的啟動電流，并且電機可以具有大的啟動轉矩，這也是繞線轉子電機被廣泛使用的優點。

與定子繞組相比，轉子繞組在電機運行過程中始終處于旋轉狀態，因此對繞組的機械和電氣性能要求相對較高，尤其是繞組端部。在一些特定的使用環境下，繞組端部可能會因電機超速運行而嚴重變形，也就是我們常說的“甩包”問題。

對于轉子部分，如果條件允許，建議使用模壓繞組。一方面可以提高繞組的機械強度；另一方面，轉子的成型繞組相當于風壓元件，可以在一定程度上改善繞組的通風散熱。必須加強轉子軟繞組端部的徑向固定，以防止端部向內或向外變形導致電氣或機械故障。
